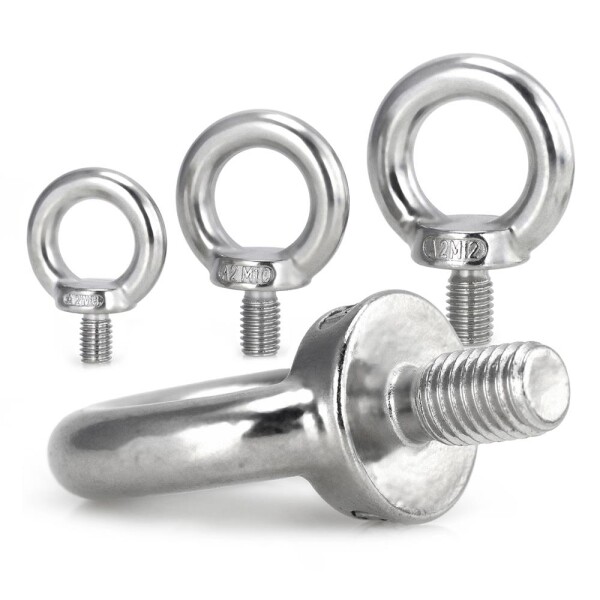

Ringschrauben Edelstahl A2 Augenschraube gegossen und poliert ähnlich DIN 580
Ringschrauben aus Edelstahl A2 in gegossener und polierter Ausführung dienen als Anschlag- und Befestigungselemente für Hebe-, Zug- und Sicherungsanwendungen. Die Geometrie ist ähnlich DIN 580 ausgeführt und ermöglicht eine sichere Kraftaufnahme in axialer Richtung. Der Werkstoff A2 bietet eine gute Korrosionsbeständigkeit für Innen- und Außenbereiche. Geeignet für konstruktive Befestigungen, Lastaufnahmen und Verankerungen entsprechend den technischen Vorgaben.
Technische Merkmale und Vorteile
-
Ausführung: ähnlich DIN 580
-
Werkstoff: Edelstahl A2, gegossen und poliert
-
Gewinde: metrisches Regelgewinde
-
Oberfläche: poliert für erhöhte Korrosionsbeständigkeit
-
Einsatz: Anschlagpunkt für Zug- und Hebeanwendungen
Anwendungsbereiche
- Anschlagpunkte für Seile, Ketten und Schäkel
- Hebe- und Transportvorgänge im Maschinenbau
- Lastaufnahmen in Bau- und Montageanwendungen
- Befestigungspunkte in maritimen und feuchten Umgebungen
- Sicherungs- und Abspannkonstruktionen
FAQ
1. Sind die Ringschrauben für den Außenbereich geeignet?
Ja. Edelstahl A2 ist korrosionsbeständig und für normale Außenatmosphäre geeignet. Für stark chloridhaltige oder maritime Dauerbelastung wird Edelstahl A4 empfohlen.
2. Entspricht die Schraube vollständig DIN 580?
Die Ausführung ist ähnlich DIN 580. Maß- und Formabweichungen sind möglich. Für sicherheitsrelevante Hebeanwendungen sind die jeweiligen Normanforderungen zu prüfen.
3. In welche Richtung dürfen Lasten eingeleitet werden?
Die Hauptbelastung sollte axial zur Schraubenachse erfolgen. Quer- oder Schrägzug reduziert die zulässige Tragfähigkeit.
4. Ist die Ringschraube für dynamische Lasten geeignet?
Nur bei entsprechender Auslegung und unter Beachtung der Sicherheitsfaktoren. Die zulässigen Belastungen sind abhängig von Größe und Einsatzfall.
5. Ist Vorbohren erforderlich?
Bei Montage in Stahl oder Hartholz ist ein passendes Kernloch entsprechend Gewindegröße erforderlich.
Technische Daten laut Zeichnung
| d1 Gewindeaußendurchmesser |
d2 Schaftdurchmesser |
d3 Kopfdurchmesser |
d4 Bohrungsdurchmesser |
h Kopfhöhe |
l Gewindelänge |
Material |
| M6 |
16 mm |
27 mm |
16 mm |
31 mm |
11 mm |
A2 |
| M8 |
20 mm |
36 mm |
20 mm |
36 mm |
13 mm |
A2 |
| M10 |
25 mm |
45 mm |
25 mm |
45 mm |
17 mm |
A2 |
| M12 |
30 mm |
54 mm |
30 mm |
53 mm |
20,5 mm |
A2 |
| M16 |
35 mm |
63 mm |
35 mm |
62 mm |
27 mm |
A2 |
| M20 |
40 mm |
72 mm |
40 mm |
71 mm |
30 mm |
A2 |
| M24 |
50 mm |
90 mm |
50 mm |
90 mm |
36 mm |
A2 |
| M30 |
65 mm |
108 mm |
60 mm |
109 mm |
45 mm |
A2 |
