Ringschrauben M10 Edelstahl A2 ähnl.DIN 580 - Augenschraube

Ringschrauben M10 Edelstahl A2 ähnl.DIN 580 - Augenschraube

Artikelnummer: WBS-V2-WT0005800200100000000000-1
Kategorie: Edelstahl A2
Hersteller: WIBTEC

Größe

9,79 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	7,39 €*
5	3,89 €*
10	2,85 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Das passt auch dazu.

Große Unterlegscheiben M10 Edelstahl A2 DIN 9021 - Unterlegscheibe großem Außendurchmesser

1,07 € *

Große Unterlegscheiben M10 Polyamid PA DIN 9021 - Großscheibe

0,94 € *

Kette 3 mm langgliedrig Edelstahl A4 DIN 763 - Edelstahlkette

4,58 € *

Sechskantmuttern M10 Edelstahl A2 DIN 934 - Standard Muttern

0,80 € *

Sechskantmuttern M10 niedrige Form Edelstahl A2 DIN 985 - Stoppmutter

0,94 € *

Beschreibung
PDF (1)

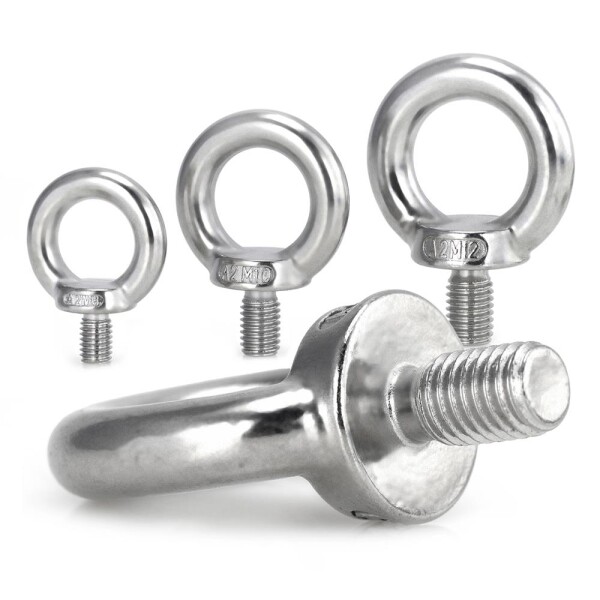

Ringschrauben Edelstahl A2 Augenschraube gegossen und poliert ähnlich DIN 580

Ringschrauben aus Edelstahl A2 in gegossener und polierter Ausführung dienen als Anschlag- und Befestigungselemente für Hebe-, Zug- und Sicherungsanwendungen. Die Geometrie ist ähnlich DIN 580 ausgeführt und ermöglicht eine sichere Kraftaufnahme in axialer Richtung. Der Werkstoff A2 bietet eine gute Korrosionsbeständigkeit für Innen- und Außenbereiche. Geeignet für konstruktive Befestigungen, Lastaufnahmen und Verankerungen entsprechend den technischen Vorgaben.

Produktmerkmale und Vorteile

Ausführung: ähnlich DIN 580
Werkstoff: Edelstahl A2, gegossen und poliert
Gewinde: metrisches Regelgewinde
Oberfläche: poliert für erhöhte Korrosionsbeständigkeit
Einsatz: Anschlagpunkt für Zug- und Hebeanwendungen

Typische Einsatzbereiche

Anschlagpunkte für Seile, Ketten und Schäkel
Hebe- und Transportvorgänge im Maschinenbau
Lastaufnahmen in Bau- und Montageanwendungen
Befestigungspunkte in maritimen und feuchten Umgebungen
Sicherungs- und Abspannkonstruktionen

FAQ Häufige Fragen

1. Sind die Ringschrauben für den Außenbereich geeignet?
Ja. Edelstahl A2 ist korrosionsbeständig und für normale Außenatmosphäre geeignet. Für stark chloridhaltige oder maritime Dauerbelastung wird Edelstahl A4 empfohlen.

2. Entspricht die Schraube vollständig DIN 580?
Die Ausführung ist ähnlich DIN 580. Maß- und Formabweichungen sind möglich. Für sicherheitsrelevante Hebeanwendungen sind die jeweiligen Normanforderungen zu prüfen.

3. In welche Richtung dürfen Lasten eingeleitet werden?
Die Hauptbelastung sollte axial zur Schraubenachse erfolgen. Quer- oder Schrägzug wirkt sich nachteilig auf die Verbindung aus und sollte vermieden werden.

4. Ist die Ringschraube für dynamische Lasten geeignet?
Nur bei entsprechender Auslegung und unter Beachtung der Sicherheitsfaktoren. Die zulässigen Belastungen sind abhängig von Größe und Einsatzfall.

5. Ist Vorbohren erforderlich?
Bei Montage in Stahl oder Hartholz ist ein passendes Kernloch entsprechend Gewindegröße erforderlich.

Technische Daten gemäß Zeichnung DIN 580

d1 Gewindeaußendurchmesser	d2 Schaftdurchmesser	d3 Kopfdurchmesser	d4 Bohrungsdurchmesser	h Kopfhöhe	l Gewindelänge	Material
M6	16 mm	27 mm	16 mm	31 mm	11 mm	A2
M8	20 mm	36 mm	20 mm	36 mm	13 mm	A2
M10	25 mm	45 mm	25 mm	45 mm	17 mm	A2
M12	30 mm	54 mm	30 mm	53 mm	20,5 mm	A2
M16	35 mm	63 mm	35 mm	62 mm	27 mm	A2
M20	40 mm	72 mm	40 mm	71 mm	30 mm	A2
M24	50 mm	90 mm	50 mm	90 mm	36 mm	A2
M30	65 mm	108 mm	60 mm	109 mm	45 mm	A2

Passende Produkte

Verwendungshinweis

Dieser Artikel ist ein allgemeines Bau- und Verbindungselement. Er ist nicht als Hebemittel, Anschlagmittel, Lastaufnahmemittel oder als Bestandteil einer Personensicherung, Absturzsicherung oder persönlichen Schutzausrüstung bestimmt und nicht für das Heben oder Sichern von Lasten über Personen, für Klettersport oder für den Personentransport zugelassen. Für solche Anwendungen sind ausschließlich zertifizierte Produkte mit entsprechendem Prüfnachweis zu verwenden. Es werden keine Traglast-, Bruchlast- oder WLL-Werte zugesagt. Die Eignung für den konkreten Einsatzfall ist vom Verwender zu prüfen.

Produkteigenschaft	Wert
Gewindeart:	Metrisches Gewinde
Kopfform:	Ring
DIN:	ähnl.DIN 580
Gewindeausführung:	Vollgewinde
Material:	Edelstahl A2
Werkstoffnummer:	A2 V2A 1.4301
Größe:	M10
für Gewindegröße:	M10
Durchmesser (außen):	10mm
Durchmesser (innen):	25mm
Gewindelänge:	17mm
Höhe:	45mm
Farbe:	silber
Gewindesteigung:	1,5mm
