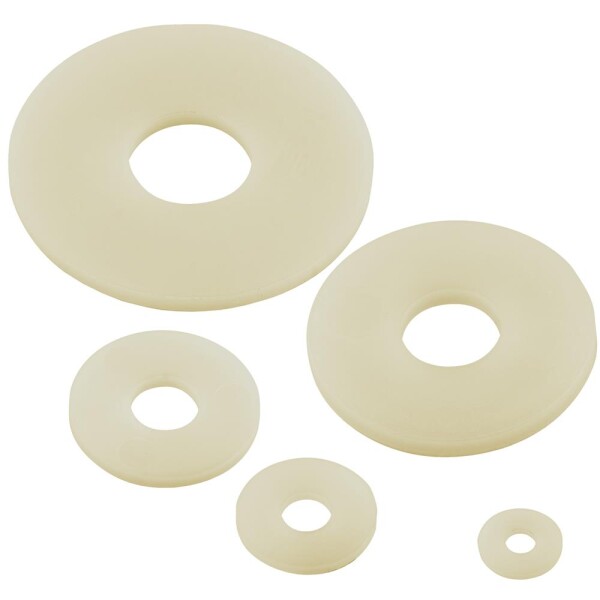

Große Unterlegscheiben DIN 9021 Polyamid PA
Große Unterlegscheiben aus Polyamid (PA) nach DIN 9021 sind die richtige Wahl, wenn eine besonders große Auflagefläche benötigt wird und gleichzeitig empfindliche Oberflächen geschont werden sollen. Durch ihren großen Außendurchmesser verteilen sie die Anpresskraft deutlich breiter als Standard-Unterlegscheiben und reduzieren so Druckstellen, Materialverformungen und Einsinkeffekte.
Der Werkstoff Polyamid (PA) ist leicht, korrosionsfrei und elektrisch isolierend. Dadurch eignen sich diese Scheiben besonders für Anwendungen in der Elektrotechnik, im Gerätebau, im Leichtbau sowie überall dort, wo metallische Scheiben unerwünscht sind oder Kontaktkorrosion vermieden werden soll.
Produktmerkmale und Vorteile
-
DIN 9021 Form mit großem Außendurchmesser für hohe Flächenpressungsreduzierung
-
Polyamid PA als leichter, korrosionsfreier und isolierender Werkstoff
-
Schonende Auflage für empfindliche Oberflächen, Kunststoffe, Verbundwerkstoffe und beschichtete Bauteile
-
Nicht leitend und damit geeignet für elektrische und elektronische Anwendungen
-
Universell einsetzbar mit metrischen Schrauben und Muttern
Anwendungsbereiche
- Elektrotechnik und Elektronik für isolierte Schraubverbindungen
- Geräte- und Maschinenbau bei vibrationsarmen und materialschonenden Montagen
- Möbelbau und Innenausbau bei empfindlichen Oberflächen
- Leichtbau, Modellbau und Kunststoffkonstruktionen
- Montagen mit großen Bohrungen oder weichen Werkstoffen
FAQ
Wann verwendet man große Unterlegscheiben aus Polyamid statt aus Edelstahl?
Große Unterlegscheiben aus Polyamid werden verwendet, wenn eine elektrische Isolation erforderlich ist oder wenn empfindliche Oberflächen vor Druckstellen und Abrieb geschützt werden sollen.
Was ist der Vorteil von DIN 9021 gegenüber DIN 125?
DIN 9021 Scheiben besitzen einen deutlich größeren Außendurchmesser. Dadurch wird die Last auf eine größere Fläche verteilt, was besonders bei weichen Materialien oder großen Bohrungen von Vorteil ist.
Sind Polyamid-Unterlegscheiben elektrisch isolierend?
Ja. Polyamid ist ein nicht leitender Kunststoff und eignet sich daher sehr gut für isolierende Anwendungen in Elektrotechnik und Gerätebau.
Können PA-Unterlegscheiben im Außenbereich eingesetzt werden?
Polyamid ist feuchtigkeitsbeständig und korrodiert nicht. Für den Einsatz im Außenbereich ist jedoch immer zu prüfen, ob die mechanischen und thermischen Anforderungen der Anwendung zum Werkstoff passen.
Für welche Materialien sind große PA-Unterlegscheiben besonders geeignet?
Sie eignen sich besonders für Kunststoffe, beschichtete Oberflächen, Holzwerkstoffe, Verbundmaterialien und andere empfindliche Werkstoffe.
Technische Daten gemäß Zeichnung
| Für Schrauben |
d |
d1 max |
s |
Material |
| M2,5 |
2,7 |
8 |
0,8 |
Polyamid |
| M3 |
3,2 |
9 |
0,8 |
Polyamid |
| M3,5 |
3,7 |
11 |
0,8 |
Polyamid |
| M4 |
4,3 |
12 |
1 |
Polyamid |
| M5 |
5,3 |
15 |
1,2 |
Polyamid |
| M6 |
6,4 |
18 |
1,6 |
Polyamid |
| M7 |
7,4 |
22 |
2 |
Polyamid |
| M8 |
8,4 |
24 |
2 |
Polyamid |
| M10 |
10,5 |
30 |
2,5 |
Polyamid |
| M12 |
13 |
37 |
3 |
Polyamid |
| M14 |
15 |
44 |
3 |
Polyamid |
| M16 |
17 |
50 |
3 |
Polyamid |
| M18 |
19 |
56 |
4 |
Polyamid |
| M20 |
22 |
60 |
4 |
Polyamid |
| M24 |
26 |
72 |
5 |
Polyamid |
| M27 |
28 |
78 |
5 |
Polyamid |
| M30 |
33 |
92 |
6 |
Polyamid |
| M36 |
39 |
110 |
8 |
Polyamid |
