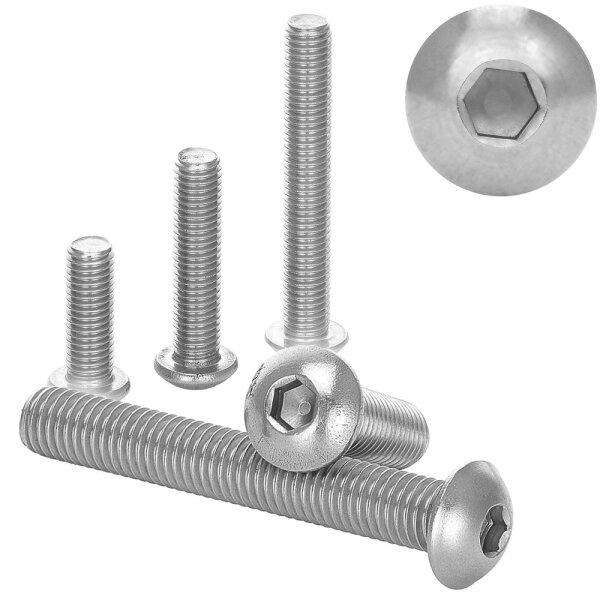

Linsenkopfschrauben Edelstahl A2 mit Innensechskant Vollgewinde ISO 7380
Linsenkopfschrauben nach ISO 7380 aus Edelstahl A2 sind metrische Schrauben mit flachem Linsenkopf und Innensechskant-Antrieb.
Der Linsenkopf bietet eine große Auflagefläche und eine optisch saubere Verschraubung bei geringer Kopfaufbauhöhe.
Der Innensechskant ermöglicht eine kontrollierte Montage und eine sichere Kraftübertragung auch bei begrenztem Bauraum.
Das Vollgewinde erlaubt den Einsatz in Gewindebohrungen sowie in Kombination mit Muttern.
Edelstahl A2 ist korrosionsbeständig und für Innenbereiche sowie normale Außenanwendungen geeignet.
Technische Merkmale und Vorteile
-
Norm: ISO 7380
-
Werkstoff: Edelstahl A2
-
Gewinde: metrisches Vollgewinde
-
Antrieb: Innensechskant (SW)
-
Kopf: Linsenkopf mit großer Auflagefläche
Anwendungsbereiche
- Maschinen- und Anlagenbau
- Metallkonstruktionen und Blechmontage
- Möbelbau und Innenausbau mit sichtbaren Verschraubungen
- Gerätebau und Gehäusemontage
- Allgemeine Montagearbeiten mit begrenztem Bauraum
FAQ
1. Wann ist eine Linsenkopfschraube sinnvoll?
Wenn eine flache Kopfgeometrie mit sauberer Optik benötigt wird und gleichzeitig eine größere Auflagefläche als bei Zylinderköpfen gewünscht ist.
2. Welche Schlüsselweite wird benötigt?
Die benötigte Schlüsselweite SW ist abhängig vom Nenndurchmesser und in der technischen Tabelle aufgeführt.
3. Kann die Schraube direkt in ein Gewinde geschraubt werden?
Ja. Das metrische Vollgewinde ist für Gewindebohrungen geeignet und kann alternativ mit einer Mutter verwendet werden.
4. Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, für normale Außenatmosphäre und feuchte Umgebungen. Bei stark chloridhaltiger Umgebung wird Edelstahl A4 empfohlen.
5. Sollte man Unterlegscheiben verwenden?
Bei empfindlichen Oberflächen oder zur besseren Kraftverteilung wird der Einsatz von Unterlegscheiben empfohlen.
Technische Daten gemäß Zeichnung ISO 7380
| d Gewindedurchmesser |
t min |
k max |
SW Antrieb |
d1 max Kopfdurchmesser |
Material |
| M3 |
1,4 |
1,65 |
2 |
5,7 |
A2 |
| M4 |
1,7 |
2,2 |
2,5 |
7,6 |
A2 |
| M5 |
2,2 |
2,75 |
3 |
9,5 |
A2 |
| M6 |
2,4 |
3,3 |
4 |
10,5 |
A2 |
| M8 |
3,2 |
4,4 |
5 |
14 |
A2 |
| M10 |
3,8 |
5,5 |
6 |
17,5 |
A2 |
| M12 |
4,4 |
6,6 |
8 |
21 |
A2 |
