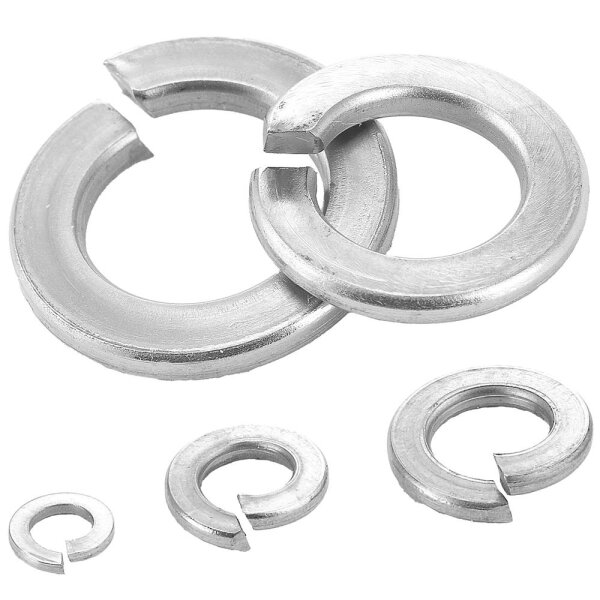

Federringe DIN 127 Edelstahl A2
Federringe nach DIN 127 aus Edelstahl A2 dienen zur zuverlässigen Sicherung von Schraubverbindungen gegen selbstständiges Lösen infolge von Vibrationen, dynamischen Belastungen oder Temperaturwechseln. Durch ihre federnde Form erzeugen sie eine zusätzliche Vorspannkraft im Schraubenverbund und erhöhen damit die Betriebssicherheit technischer Konstruktionen.
Der Werkstoff Edelstahl A2 gewährleistet eine gute Korrosionsbeständigkeit und ermöglicht den Einsatz sowohl im Innen- als auch im geschützten Außenbereich. Federringe dieser Bauform sind eine bewährte Lösung für mechanische und industrielle Anwendungen mit erhöhten Anforderungen an die Schraubensicherung.
Produktmerkmale & Vorteile
-
Norm DIN 127 – standardisierte Sicherungsscheibe für metrische Schraubverbindungen
-
Federwirkung zur Erhöhung der Vorspannkraft und Reduzierung von Lockerungsrisiken
-
Edelstahl A2 – korrosionsbeständig und langlebig
-
Einfache Montage ohne zusätzliche Sicherungselemente
-
Universell einsetzbar im Maschinen-, Anlagen- und Metallbau
Typische Einsatzbereiche
- Schraubensicherungen im Maschinen- und Anlagenbau
- Elektrotechnik und Schaltschrankbau
- Metallkonstruktionen und Befestigungstechnik
- Wartungs- und Reparaturarbeiten im industriellen Umfeld
- Allgemeine technische Verschraubungen mit Vibrationsbelastung
FAQ
Welche Funktion erfüllt ein Federring?
Ein Federring erzeugt durch seine elastische Verformung eine zusätzliche Vorspannung in der Schraubverbindung und reduziert dadurch das Risiko des selbstständigen Lösens.
Wann sollte ein Federring eingesetzt werden?
Typische Anwendungen sind Verschraubungen mit Vibrationen, wechselnden Lasten oder Temperaturbewegungen.
Ist Edelstahl A2 für den Außenbereich geeignet?
Ja, Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und kann in vielen Außenanwendungen eingesetzt werden, sofern keine stark aggressiven Umgebungen vorliegen.
Mit welchen Verbindungselementen werden Federringe kombiniert?
Federringe werden üblicherweise mit metrischen Schrauben, Muttern und Unterlegscheiben eingesetzt.
Technische Daten gemäß Zeichnung
| d1 |
d2 |
b |
h |
s |
Material |
| 2,1 |
4,4 |
0,9 |
1 |
0,5 |
A2 |
| 2,2 |
4,8 |
1 |
1,4 |
0,6 |
A2 |
| 2,6 |
5,1 |
1 |
1,4 |
0,6 |
A2 |
| 3,1 |
6,2 |
1,3 |
1,6 |
0,8 |
A2 |
| 3,5 |
6,7 |
1,3 |
1,8 |
0,8 |
A2 |
| 4,1 |
7,6 |
1,5 |
1,8 |
0,9 |
A2 |
| 5,1 |
9,2 |
1,8 |
2,4 |
1,2 |
A2 |
| 6,1 |
11,8 |
2,5 |
3,2 |
1,6 |
A2 |
| 7,1 |
12,8 |
2,5 |
3,2 |
1,6 |
A2 |
| 8,1 |
14,8 |
3 |
4 |
2 |
A2 |
| 10,2 |
18,1 |
3,5 |
4,4 |
2,2 |
A2 |
| 12,2 |
21,1 |
4 |
5 |
2,5 |
A2 |
| 14,2 |
24,1 |
4,5 |
6 |
3 |
A2 |
| 16,2 |
27,4 |
5 |
7 |
3,5 |
A2 |
| 18,2 |
29,4 |
5 |
7 |
3,5 |
A2 |
| 20,2 |
33,6 |
6 |
8 |
4 |
A2 |
| 22,5 |
35,9 |
6 |
8 |
4 |
A2 |
| 24,5 |
40 |
7 |
10 |
5 |
A2 |
| 27,5 |
43 |
7 |
10 |
5 |
A2 |
| 30,5 |
48,2 |
8 |
12 |
6 |
A2 |
| 33,5 |
48,2 |
8 |
12 |
6 |
A2 |
| 36,5 |
58,2 |
10 |
12 |
6 |
A2 |
| 39,5 |
61,2 |
10 |
12 |
6 |
A2 |
| 42,5 |
68,2 |
12 |
14 |
7 |
A2 |
| 45,5 |
71,2 |
12 |
14 |
7 |
A2 |
| 49 |
75 |
12 |
14 |
7 |
A2 |
