Zylinderschrauben Innensechskant Edelstahl A2 DIN 912 - Zylinderkopfschraube

Zylinderschrauben Innensechskant Edelstahl A2 DIN 912 - Zylinderkopfschraube

Artikelnummer: WBS-V5-912-2
Kategorie: Zylinderschraube mit Innensechskant
Hersteller: WIBTEC

Größe

0,13 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
PDF (1)

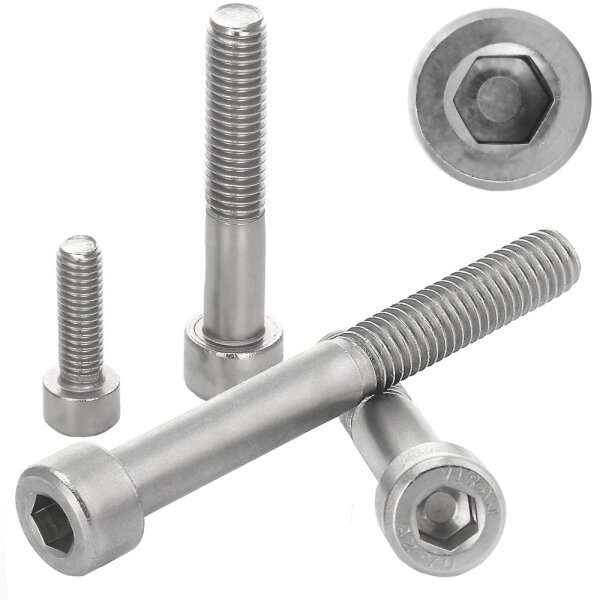

Zylinderschrauben mit Innensechskant Edelstahl A2 DIN 912 / ISO 4762

Zylinderschrauben nach DIN 912 / ISO 4762 aus Edelstahl A2 sind hochbelastbare Verbindungselemente mit zylindrischem Kopf und Innensechskant-Antrieb. Die Bauform ermöglicht eine kompakte, platzsparende Montage bei gleichzeitig hoher Kraftübertragung. Das metrische Gewinde gewährleistet eine präzise und formschlüssige Verbindung. Edelstahl A2 bietet eine zuverlässige Korrosionsbeständigkeit für Innen- und Außenanwendungen.

Produktmerkmale und Vorteile

Norm: DIN 912 / ISO 4762
Werkstoff: Edelstahl A2
Antrieb: Innensechskant
Kopfform: Zylinderkopf
Gewinde: metrisches Regelgewinde

Typische Einsatzbereiche

Maschinen- und Anlagenbau
Metallbau und Stahlkonstruktionen
Holz- und Möbelmontage
Feinmechanische Konstruktionen
Allgemeine Montagearbeiten im Innen- und Außenbereich

FAQ Häufige Fragen

1. Welche Vorteile bietet der Innensechskant?
Der Innensechskant ermöglicht eine sichere Kraftübertragung und eine platzsparende Montage auch bei beengten Einbausituationen.

2. Ist die Schraube für den Außenbereich geeignet?
Ja. Edelstahl A2 ist korrosionsbeständig und für normale Außenatmosphäre geeignet. Für stark chloridhaltige oder maritime Umgebungen wird Edelstahl A4 empfohlen.

3. Handelt es sich um Vollgewinde?
Die Gewindelänge b ist abhängig vom Nenndurchmesser und der Gesamtlänge l gemäß DIN 912.

4. Welche Werkzeuge werden benötigt?
Die Montage erfolgt mit einem passenden Innensechskantschlüssel entsprechend der Schlüsselweite s.

5. Sind hohe Zugkräfte möglich?
Zylinderschrauben nach DIN 912 sind für hohe Vorspannkräfte geeignet, abhängig von Dimension und Anwendung.

Technische Daten gemäß Zeichnung DIN 912

d Nenndurchmesser	b Gewindelänge	d1 Kopfdurchmesser	k Kopfhöhe	s Schlüsselweite	l Gesamtlänge	Material
M1,6	15 mm	3 mm	1,6 mm	1,5 mm	4 bis 16 mm	A2
M2	16 mm	3,8 mm	2 mm	1,5 mm	3 bis 20 mm	A2
M2,5	17 mm	4,5 mm	2,5 mm	2 mm	4 bis 25 mm	A2
M3	18 mm	5,5 mm	3 mm	2,5 mm	4 bis 60 mm	A2
M4	20 mm	7 mm	4 mm	3 mm	4 bis 80 mm	A2
M5	22 mm	8,5 mm	5 mm	4 mm	6 bis 90 mm	A2
M6	24 mm	10 mm	6 mm	5 mm	6 bis 160 mm	A2
M8	28 mm	13 mm	8 mm	6 mm	10 bis 210 mm	A2
M10	32 mm	16 mm	10 mm	8 mm	12 bis 180 mm	A2
M12	36 mm	18 mm	12 mm	10 mm	16 bis 190 mm	A2
M14	40 mm	21 mm	14 mm	12 mm	20 bis 150 mm	A2
M16	44 mm	24 mm	16 mm	14 mm	20 bis 200 mm	A2
M18	48 mm	27 mm	18 mm	14 mm	40 bis 150 mm	A2
M20	52 mm	30 mm	20 mm	17 mm	30 bis 200 mm	A2
M22	56 mm	33 mm	22 mm	17 mm	40 bis 150 mm	A2
M24	60 mm	36 mm	24 mm	19 mm	40 bis 230 mm	A2
M27	66 mm	40 mm	27 mm	19 mm	70 bis 150 mm	A2
M30	72 mm	45 mm	30 mm	22 mm	50 bis 150 mm	A2

Passende Produkte

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck - einschließlich Belastung, Umgebungsmedium und Montagebedingungen - liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Gewindeart:	Metrisches Gewinde
Kopfform:	Zylinderkopf
DIN:	DIN 912
ISO:	ISO 4762
Antrieb:	Innensechskant
Gewindeausführung:	Vollgewinde Teilgewinde
Material:	Edelstahl A2
Werkstoffnummer:	A2 V2A 1.4301
Größe:	M8x55 M5x18 M2x4 M3x35 M5x22 M5x60 M10x50 M8x75 M2,5x6 M4x14 M8x18 M6x70 M12x70 M12x40 M3x8 M4x50 M14x20 M8x60 M5x20 M2x5 M3x40 M6x6 M5x70 M10x60 M10x20 M2,5x8 M4x16 M8x85 M6x80 M12x80 M12x45 M3x10 M4x55 M14x30 M8x65 M5x65 M2x6 M3x45 M6x8 M6x25 M10x70 M10x25 M2,5x10 M4x18 M10x12 M6x90 M12x90 M12x65 M3x12 M4x60 M14x120 M8x70 M5x80 M2x8 M3x50 M6x10 M6x30 M10x80 M10x30 M2,5x12 M4x20 M10x16 M6x100 M12x100 M1,6x4 M3x14 M4x65 M5x25 M8x80 M5x90 M2x10 M3x60 M6x14 M6x35 M10x90 M10x35 M2,5x14 M4x22 M10x18 M8x25 M12x120 M1,6x5 M3x16 M4x70 M5x30 M8x90 M6x12 M2x12 M4x4 M6x18 M6x40 M10x100 M10x45 M2,5x16 M4x25 M10x75 M8x30 M12x150 M1,6x6 M3x18 M4x80 M5x35 M8x100 M6x16 M2x14 M4x5 M6x22 M6x45 M10x110 M10x55 M2,5x18 M4x28 M10x85 M8x35 M12x160 M1,6x8 M3x20 M5x6 M5x40 M8x110 M6x20 M2x16 M4x6 M6x85 M6x50 M10x120 M10x65 M2,5x20 M4x30 M10x170 M8x40 M12x180 M1,6x12 M3x22 M5x8 M5x45 M8x120 M6x75 M2x20 M4x8 M8x10 M6x55 M10x140 M12x25 M3x4 M4x35 M12x20 M8x45 M5x12 M1,6x16 M3x25 M5x10 M5x50 M8x150 M8x16 M2,5x4 M4x10 M8x12 M6x60 M12x50 M12x30 M3x5 M4x40 M12x55 M8x50 M5x16 M2x3 M3x30 M5x14 M5x55 M10x40 M8x20 M2,5x5 M4x12 M8x14 M6x65 M12x60 M12x35 M3x6 M4x45 M12x75
für Gewindegröße:	M2,5 M3 M4 M14 M5 M6 M8 M10 M12 M1,6 M2
Länge:	10mm 60mm 180mm 3mm 70mm 12mm 14mm 65mm 16mm 22mm 80mm 18mm 25mm 28mm 90mm 20mm 30mm 85mm 100mm 75mm 35mm 170mm 110mm 4mm 40mm 120mm 5mm 45mm 140mm 6mm 50mm 150mm 8mm 55mm 160mm
Durchmesser (außen):	12mm 1,6mm 2mm 2,5mm 3mm 4mm 14mm 5mm 6mm 8mm 10mm
Kopfdurchmesser:	7mm 8,5mm 10mm 13mm 16mm 18mm 21mm 3mm 3,8mm 4,5mm 5,5mm
Kopfhöhe:	10mm 1,6mm 2mm 2,5mm 3mm 6mm 12mm 14mm 4mm 5mm 8mm
Durchmesser Antrieb:	3mm 4mm 5mm 6mm 8mm 10mm 12mm 1,5mm 2mm 2,5mm
Gewindelänge:	17mm 16mm 20mm 22mm 28mm 32mm 40mm 15mm 18mm 24mm 36mm
Vierkanthöhe:	3mm 4mm 5mm 6mm 8mm 10mm 12mm 1,5mm 2mm 2,5mm
Farbe:	silber
Gewindesteigung:	1,5mm 1,75mm 2mm 0,35mm 0,4mm 0,45mm 0,5mm 0,7mm 0,8mm 1mm 1,25mm
