Holzschrauben Sechskant Edelstahl A2 DIN 571 - Schlüsselschrauben für Holz

Holzschrauben Sechskant Edelstahl A2 DIN 571 - Schlüsselschrauben für Holz

Artikelnummer: WBS-V1-571-2
Kategorie: Sechskant
Hersteller: WIBTEC

Größe

0,15 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
PDF (1)

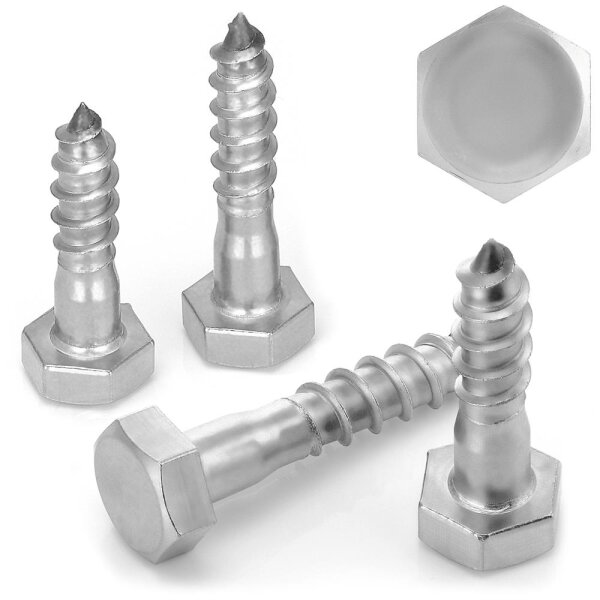

Sechskant Holzschrauben Edelstahl A2 Teilgewinde DIN 571

Sechskant-Holzschrauben nach DIN 571 aus Edelstahl A2 sind robuste Verbindungselemente für tragende und nicht tragende Holzverbindungen. Die Ausführung mit Teilgewinde ermöglicht eine kraftschlüssige Verspannung der Bauteile. Der Werkstoff A2 bietet eine zuverlässige Korrosionsbeständigkeit für den Einsatz im Außenbereich und in feuchter Umgebung. Der Sechskantkopf gewährleistet eine hohe Kraftübertragung bei der Montage.

Produktmerkmale und Vorteile

Norm: DIN 571
Werkstoff: Edelstahl A2 V2A
Ausführung: Teilgewinde größer 0,6 x l
Kopf: Sechskantkopf für hohe Anzugsmomente
Montage: Verarbeitung mit Gabel-, Ring- oder Steckschlüssel

Typische Einsatzbereiche

Holz-Holz-Verbindungen im konstruktiven Holzbau
Befestigung von Metallwinkeln, Lochplatten und Beschlägen auf Holz
Unterkonstruktionen für Terrassen, Carports und Pergolen
Zaunbau und Außenkonstruktionen
Befestigungen mit geeigneten Dübeln in Mauerwerk oder Beton

FAQ Häufige Fragen

1. Sind die Schrauben für den Außenbereich geeignet?
Ja. Edelstahl A2 ist korrosionsbeständig und für normale Außenatmosphäre sowie feuchte Umgebungen geeignet. Für stark chloridhaltige oder maritime Bereiche wird Edelstahl A4 empfohlen.

2. Was bedeutet Teilgewinde?
Das Gewinde erstreckt sich über mehr als 0,6 der Schraubenlänge. Dadurch wird beim Anziehen eine bessere Verspannung der verbundenen Bauteile erreicht.

3. Ist Vorbohren erforderlich?
Bei Hartholz und größeren Durchmessern wird Vorbohren empfohlen, um Materialrisse zu vermeiden und das Einschraubmoment zu reduzieren.

4. Können die Schrauben mit Dübeln verwendet werden?
Ja. Für Befestigungen in Beton oder Mauerwerk ist ein geeigneter Dübel entsprechend Durchmesser und Last erforderlich.

5. Welche Schlüsselweite wird benötigt?
Die Schlüsselweite s ist abhängig vom Nenndurchmesser und in der technischen Tabelle aufgeführt.

Technische Daten gemäß Zeichnung DIN 571

d	b Gewindelänge	k Kopfhöhe	e Schlüsseldurchmesser	s Schlüsselweite	l Länge	Material
M5	größer 0,6 x l	3,5 mm	8,63 mm	8 mm	25 bis 70 mm	A2
M6	größer 0,6 x l	4 mm	10,89 mm	10 mm	25 bis 140 mm	A2
M7	größer 0,6 x l	5 mm	13,07 mm	12 mm	40 bis 180 mm	A2
M8	größer 0,6 x l	5,5 mm	14,2 mm	13 mm	25 bis 200 mm	A2
M10	größer 0,6 x l	7 mm	18,72 mm	17 mm	40 bis 200 mm	A2
M12	größer 0,6 x l	8 mm	20,88 mm	19 mm	50 bis 200 mm	A2
M16	größer 0,6 x l	10 mm	26,17 mm	24 mm	70 bis 150 mm	A2

Passende Produkte

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck - einschließlich Belastung, Umgebungsmedium und Montagebedingungen - liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Gewindeart:	Holzschraubengewinde
Kopfform:	Sechskantkopf
DIN:	DIN 571
Antrieb:	Sechskant
Gewindeausführung:	Teil- oder Vollgewinde
Material:	Edelstahl A2
Werkstoffnummer:	A2 V2A 1.4301
Größe:	M7x70 M10x60 M5x70 M8x35 M10x180 M6x80 M8x110 M7x80 M10x70 M6x25 M8x40 M10x200 M6x90 M8x120 M7x90 M10x80 M6x30 M8x45 M12x80 M6x100 M8x130 M7x100 M10x90 M6x35 M8x50 M12x100 M6x110 M8x140 M5x25 M7x110 M10x100 M6x40 M8x55 M12x120 M6x120 M8x150 M5x30 M7x120 M10x110 M6x45 M8x60 M12x200 M6x130 M8x160 M5x35 M7x130 M10x120 M6x50 M8x65 M6x140 M8x180 M5x40 M7x140 M10x130 M6x55 M8x70 M7x40 M8x200 M5x45 M7x150 M10x140 M6x60 M8x80 M7x50 M10x40 M5x50 M8x25 M10x150 M6x65 M8x90 M7x60 M10x50 M5x60 M8x30 M10x160 M6x70 M8x100
Antriebsgröße:	SW19 SW8 SW10 SW12 SW13 SW17
für Gewindegröße:	M5 M6 M7 M8 M10 M12
Länge:	40mm 120mm 45mm 130mm 50mm 140mm 55mm 150mm 60mm 160mm 70mm 180mm 65mm 200mm 80mm 25mm 90mm 30mm 100mm 35mm 110mm
Durchmesser (außen):	10mm 12mm 5mm 6mm 7mm 8mm
Kopfhöhe:	3,5mm 4mm 5mm 5,5mm 7mm 8mm
Gewindelänge:	21mm 66mm 24mm 72mm 27mm 78mm 30mm 84mm 33mm 90mm 36mm 96mm 42mm 108mm 39mm 120mm 48mm 15mm 54mm 18mm 60mm
Eckmaß:	14,2mm 18,72mm 20,88mm 8,63mm 10,89mm 13,07mm
Farbe:	silber
Gewindesteigung:	0,8mm 1mm 1,25mm 1,5mm 1,75mm
