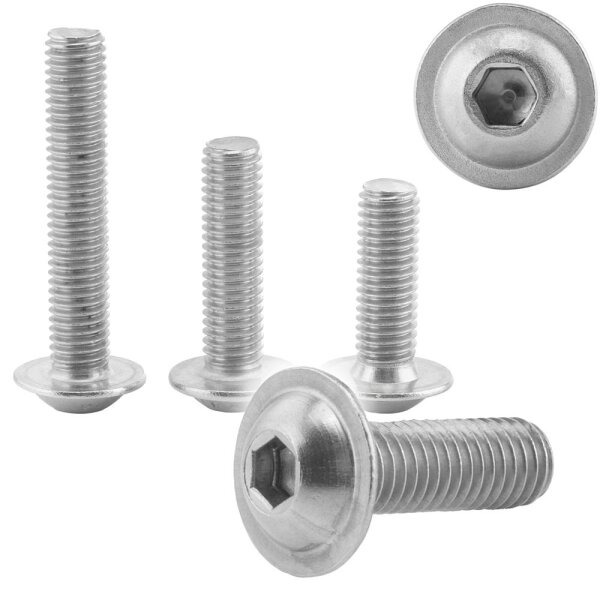

Linsenkopfschrauben Edelstahl A2 mit Flansch und Innensechskant Vollgewinde ISO 7380
Linsenkopfschrauben mit Flansch nach ISO 7380 aus Edelstahl A2 sind metrische Schrauben mit Innensechskant-Antrieb, flachem Linsenkopf und integrierter Flanschauflage.
Der Flansch vergrößert die Auflagefläche und verbessert die Kraftverteilung auf dem Bauteil.
Der Innensechskant ermöglicht eine kontrollierte Montage und sichere Kraftübertragung auch bei begrenztem Bauraum.
Das metrische Vollgewinde erlaubt den Einsatz in Gewindebohrungen oder in Kombination mit Muttern.
Edelstahl A2 bietet eine zuverlässige Korrosionsbeständigkeit für Innenbereiche sowie normale Außenanwendungen.
Technische Merkmale und Vorteile
-
Norm: ISO 7380
-
Werkstoff: Edelstahl A2
-
Gewinde: metrisches Vollgewinde
-
Antrieb: Innensechskant (SW)
-
Kopf: Linsenkopf mit Flansch für größere Auflagefläche
-
Vorteil Flansch: bessere Lastverteilung, Schutz der Oberfläche, reduziert Eindrücken
Anwendungsbereiche
- Blech- und Metallkonstruktionen mit erhöhtem Bedarf an Auflagefläche
- Maschinen- und Anlagenbau
- Gehäusemontage und Gerätebau
- Möbel- und Innenausbau mit sichtbaren Verschraubungen
- Montage in Bereichen mit begrenztem Bauraum und definiertem Anzug
FAQ
1. Wofür ist der Flansch an der Schraube?
Der Flansch vergrößert die Auflagefläche am Kopf. Dadurch wird die Flächenpressung reduziert und die Kraft gleichmäßiger in das Bauteil eingeleitet.
2. Kann ich auf eine Unterlegscheibe verzichten?
In vielen Anwendungen ersetzt der Flansch die Unterlegscheibe. Bei weichen Werkstoffen, Langlöchern oder empfindlichen Oberflächen kann eine zusätzliche Scheibe dennoch sinnvoll sein.
3. Welche Schlüsselweite benötige ich?
Die benötigte Schlüsselweite SW ist abhängig vom Nenndurchmesser und ist in der technischen Tabelle aufgeführt.
4. Gibt es Unterschiede zur ISO 7380 ohne Flansch?
Ja. Die Version mit Flansch besitzt einen größeren Kopfdurchmesser (d1) und verteilt die Last breiter, was besonders bei Blechen und Oberflächen von Vorteil ist.
5. Ist Edelstahl A2 für außen geeignet?
Ja, für normale Außenatmosphäre und feuchte Umgebungen. Bei stark chloridhaltiger Umgebung wird Edelstahl A4 empfohlen.
Technische Daten gemäß Zeichnung ISO 7380
| d Gewindedurchmesser |
Q max Kopfhöhe |
k max Kopfhöhe |
SW Antrieb |
d1 max Kopfdurchmesser |
Material |
| M3 |
0,7 |
1,65 |
2 |
8,2 |
A2 |
| M4 |
0,8 |
2,2 |
2,5 |
9,4 |
A2 |
| M5 |
0,9 |
2,75 |
3 |
11,8 |
A2 |
| M6 |
1,2 |
3,3 |
4 |
13,6 |
A2 |
| M8 |
1,5 |
4,4 |
5 |
17,8 |
A2 |
| M10 |
1,8 |
5,5 |
6 |
22 |
A2 |
| M12 |
2,4 |
6,6 |
8 |
26 |
A2 |
