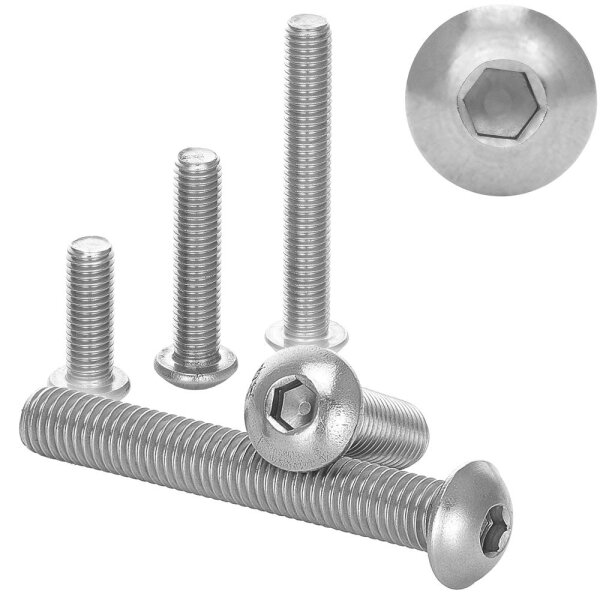

Linsenkopfschrauben M6x20 Innensechskant Edelstahl A2 ISO 7380-1 - Innensechskantschraube (Vollgewinde)

Linsenkopfschrauben M6x20 Innensechskant Edelstahl A2 ISO 7380-1 - Innensechskantschraube (Vollgewinde)

Artikelnummer: WBS-V9-WT0073800200060020000000-1
Kategorie: Innensechskant
Hersteller: WIBTEC

Größe

0,94 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,69 €*
10	0,39 €*
25	0,28 €*
50	0,17 €*
100	0,14 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Das passt auch dazu.

Federringe M6 Edelstahl A2 DIN 127 - Sprengring

1,88 € *

SCHNORR-Sicherungsscheibe M6 Form S Edelstahl A2 - Schnorrscheibe

0,94 € *

Sechskantmuttern M6 Edelstahl A2 DIN 934 - Standard Muttern

0,80 € *

Sechskantmuttern M6 niedrige Form Edelstahl A2 DIN 985 - Stoppmutter

0,80 € *

Unterlegscheiben M6 Edelstahl A2 DIN 125 - U-Scheibe

0,67 € *

Beschreibung
PDF (1)

Linsenkopfschrauben Edelstahl A2 mit Innensechskant Vollgewinde ISO 7380

Linsenkopfschrauben nach ISO 7380 aus Edelstahl A2 sind metrische Schrauben mit flachem Linsenkopf und Innensechskant-Antrieb. Der Linsenkopf bietet eine große Auflagefläche und eine optisch saubere Verschraubung bei geringer Kopfaufbauhöhe. Der Innensechskant ermöglicht eine kontrollierte Montage und eine sichere Kraftübertragung auch bei begrenztem Bauraum. Das Vollgewinde erlaubt den Einsatz in Gewindebohrungen sowie in Kombination mit Muttern. Edelstahl A2 ist korrosionsbeständig und für Innenbereiche sowie normale Außenanwendungen geeignet.

Produktmerkmale und Vorteile

Norm: ISO 7380
Werkstoff: Edelstahl A2
Gewinde: metrisches Vollgewinde
Antrieb: Innensechskant (SW)
Kopf: Linsenkopf mit großer Auflagefläche

Typische Einsatzbereiche

Maschinen- und Anlagenbau
Metallkonstruktionen und Blechmontage
Möbelbau und Innenausbau mit sichtbaren Verschraubungen
Gerätebau und Gehäusemontage
Allgemeine Montagearbeiten mit begrenztem Bauraum

FAQ Häufige Fragen

1. Wann ist eine Linsenkopfschraube sinnvoll?
Wenn eine flache Kopfgeometrie mit sauberer Optik benötigt wird und gleichzeitig eine größere Auflagefläche als bei Zylinderköpfen gewünscht ist.

2. Welche Schlüsselweite wird benötigt?
Die benötigte Schlüsselweite SW ist abhängig vom Nenndurchmesser und in der technischen Tabelle aufgeführt.

3. Kann die Schraube direkt in ein Gewinde geschraubt werden?
Ja. Das metrische Vollgewinde ist für Gewindebohrungen geeignet und kann alternativ mit einer Mutter verwendet werden.

4. Ist Edelstahl A2 für Außenbereiche geeignet?
Ja, für normale Außenatmosphäre und feuchte Umgebungen. Bei stark chloridhaltiger Umgebung wird Edelstahl A4 empfohlen.

5. Sollte man Unterlegscheiben verwenden?
Bei empfindlichen Oberflächen oder zur besseren Kraftverteilung wird der Einsatz von Unterlegscheiben empfohlen.

Technische Daten gemäß Zeichnung ISO 7380

d Gewindedurchmesser	t min	k max	SW Antrieb	d1 max Kopfdurchmesser	Material
M3	1,4	1,65	2	5,7	A2
M4	1,7	2,2	2,5	7,6	A2
M5	2,2	2,75	3	9,5	A2
M6	2,4	3,3	4	10,5	A2
M8	3,2	4,4	5	14	A2
M10	3,8	5,5	6	17,5	A2
M12	4,4	6,6	8	21	A2

Passende Produkte

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck - einschließlich Belastung, Umgebungsmedium und Montagebedingungen - liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
Gewindeart:	Metrisches Gewinde
Kopfform:	Linsenkopf
ISO:	ISO 7380-1
Antrieb:	Innensechskant
Gewindeausführung:	Vollgewinde
Material:	Edelstahl A2
Werkstoffnummer:	A2 V2A 1.4301
Größe:	M6x20
für Gewindegröße:	M6
Länge:	20mm
Durchmesser (außen):	6mm
Kopfdurchmesser:	10,5mm
Kopfhöhe:	3,3mm
Kopfdicke:	2,08mm
Durchmesser Antrieb:	4mm
Vierkanthöhe:	4mm
Farbe:	silber
Gewindesteigung:	1mm
