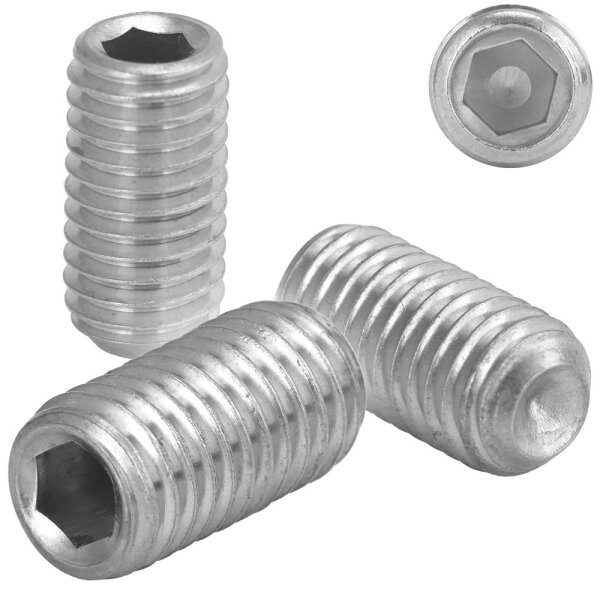

Gewindestifte mit Innensechskant u. Ringschneide DIN 916 Edelstahl A2
Gewindestifte mit Innensechskant und Ringschneide nach DIN 916 aus Edelstahl A2 sind hochbelastbare Sicherungselemente für verdeckte Schraubverbindungen in Maschinenbau, Gerätebau und technischen Baugruppen. Die Ringschneide erzeugt beim Anziehen eine besonders feste Verbindung zum Gegenmaterial und eignet sich für Anwendungen mit erhöhten Anforderungen an Haltekraft und Verdrehsicherheit.
Durch die kopflose Bauform kann der Gewindestift vollständig im Bauteil versenkt werden. Das ist besonders vorteilhaft bei kompakten Konstruktionen, engen Einbauräumen und technischen Anwendungen ohne überstehende Schraubenköpfe.
Der Innensechskant-Antrieb ermöglicht eine präzise Montage mit kontrolliertem Anzug. Der Werkstoff Edelstahl A2 sorgt für eine gute Korrosionsbeständigkeit und erlaubt den Einsatz in vielen Innenbereichen sowie in zahlreichen Außenanwendungen.
Produktmerkmale und Vorteile
-
DIN 916 für Gewindestifte mit Innensechskant und Ringschneide
-
Ringschneide für hohe Haltekraft und verbesserte Verdrehsicherung
-
Kopflose Bauform für bündige und platzsparende Befestigungen
-
Innensechskant-Antrieb für präzise und sichere Montage
-
Edelstahl A2 für korrosionsbeständige und langlebige Verbindungen
Anwendungsbereiche
- Fixierung von Wellen-Naben-Verbindungen mit hoher Haltekraft
- Sicherung von Zahnrädern, Kupplungen und Stellringen
- Maschinen- und Anlagenbau mit vibrationsbeanspruchten Baugruppen
- Gerätebau, Feinmechanik und Automatisierungstechnik
- Verdeckte Befestigungen bei beengten Einbausituationen
FAQ
Wofür wird ein Gewindestift nach DIN 916 verwendet?
DIN-916-Gewindestifte werden verwendet, um Bauteile sicher zu fixieren und gegen Verdrehen zu sichern. Sie kommen häufig bei Wellen, Naben, Kupplungen und anderen mechanischen Verbindungen zum Einsatz.
Was ist der Vorteil einer Ringschneide?
Die Ringschneide dringt beim Anziehen in das Gegenmaterial ein und erzeugt eine besonders feste und vibrationssichere Verbindung. Dadurch eignet sich diese Ausführung für Anwendungen mit hohen mechanischen Belastungen.
Wann ist DIN 916 besser geeignet als DIN 913 oder DIN 915?
DIN 916 eignet sich besonders dann, wenn eine sehr hohe Haltekraft und eine zusätzliche Sicherung gegen Verdrehen benötigt werden. DIN 913 mit Kegelkuppe oder DIN 915 mit Zapfen werden eher für andere Arten der Positionierung und Kraftübertragung eingesetzt.
Welche Werkzeuge werden für die Montage benötigt?
Die Montage erfolgt mit einem Innensechskantschlüssel in passender Schlüsselweite. Dadurch lässt sich der Gewindestift auch bei begrenztem Bauraum sicher montieren.
Ist Edelstahl A2 für außen geeignet?
Ja. Edelstahl A2 ist korrosionsbeständig und für viele Außenanwendungen geeignet. Die Eignung hängt zusätzlich von Feuchtigkeit, Medien und Umgebungsbedingungen ab.
Technische Daten gemäß Zeichnung
| d |
d1 max |
t min. |
e |
s |
Material |
| M2 |
1 |
0,8 |
1 |
0,9 |
A2 |
| M2,5 |
1,2 |
1,2 |
1,43 |
1,3 |
A2 |
| M3 |
1,4 |
1,2 |
1,73 |
1,5 |
A2 |
| M4 |
2 |
1,5 |
2,3 |
2 |
A2 |
| M5 |
2,5 |
2 |
2,87 |
2,5 |
A2 |
| M6 |
3 |
2 |
3,44 |
3 |
A2 |
| M8 |
5 |
3 |
4,58 |
4 |
A2 |
| M10 |
6 |
4 |
5,72 |
5 |
A2 |
| M12 |
8 |
4,8 |
6,86 |
6 |
A2 |
| M16 |
10 |
6,4 |
9,15 |
8 |
A2 |
| M20 |
14 |
8 |
11,43 |
10 |
A2 |
| M24 |
16 |
10 |
13,72 |
12 |
A2 |
