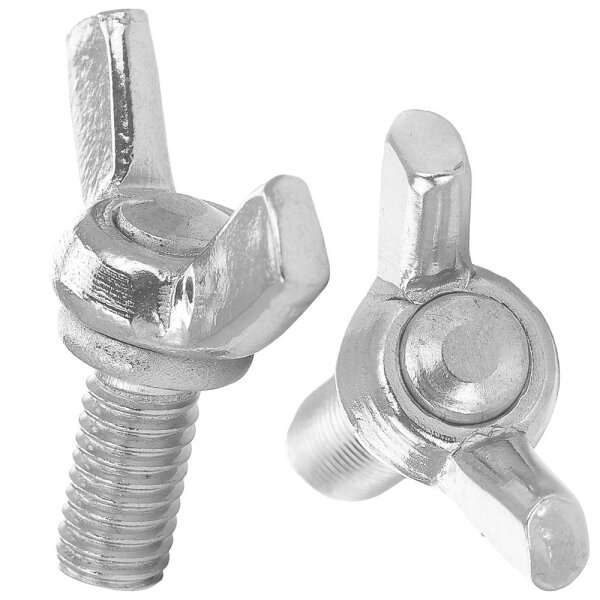

Flügelschrauben DIN 316 Edelstahl A2 – amerikanische Form
Flügelschrauben nach DIN 316 in amerikanischer Form ermöglichen eine schnelle und komfortable Verschraubung ohne zusätzliches Werkzeug.
Durch die ergonomisch geformten Flügel lassen sich Verbindungen einfach von Hand montieren, nachstellen oder lösen.
Der Werkstoff Edelstahl A2 gewährleistet eine gute Korrosionsbeständigkeit sowie zuverlässige Funktion im Innen- und Außenbereich.
Ideal für Konstruktionen, bei denen Bauteile regelmäßig justiert oder demontiert werden müssen.
Produktmerkmale und Vorteile
-
DIN 316 amerikanische Form für komfortable Handmontage
-
Werkzeuglose Bedienung – schnelles Lösen und Fixieren von Bauteilen
-
Ergonomische Flügelform für sichere Kraftübertragung per Hand
-
Edelstahl A2 – korrosionsbeständig und langlebig
-
Wiederverwendbar – ideal für temporäre oder verstellbare Verbindungen
Anwendungsbereiche
- Maschinen- und Anlagenbau mit häufigen Einstellarbeiten
- Vorrichtungs- und Gerätebau
- Garten- und Landschaftsbau sowie temporäre Konstruktionen
- Camping-, Messe- und Bühnentechnik
- Werkstatt- und DIY-Projekte
FAQ
Wofür werden Flügelschrauben verwendet?
Flügelschrauben werden eingesetzt, wenn Verbindungen schnell von Hand montiert oder gelöst werden sollen – ohne zusätzliches Werkzeug.
Was bedeutet amerikanische Form nach DIN 316?
Die amerikanische Form beschreibt eine ergonomisch gebogene Flügelform, die eine bessere Griffigkeit und höhere Handkraftübertragung ermöglicht.
Sind Flügelschrauben aus Edelstahl A2 für außen geeignet?
Ja. Edelstahl A2 bietet eine gute Beständigkeit gegen Feuchtigkeit und Witterungseinflüsse und eignet sich für viele Außenanwendungen.
Können Flügelschrauben mehrfach verwendet werden?
Ja. Sie sind für wiederholte Montage- und Demontagevorgänge ausgelegt und behalten dabei ihre Funktion.
Technische Daten gemäß Zeichnung
| d |
m |
h |
g |
e |
s |
d1 |
Material |
| M3 |
2,4 |
7,2 |
1,2 |
15,3 |
4,5 |
6,8 |
A2 |
| M4 |
2,9 |
8,6 |
1,6 |
17,6 |
5,2 |
8 |
A2 |
| M5 |
4,1 |
11 |
2,1 |
22,5 |
6,7 |
10,3 |
A2 |
| M6 |
5,1 |
13,6 |
2,5 |
27,8 |
8,4 |
12,7 |
A2 |
| M8 |
5,6 |
14,8 |
2,8 |
30,3 |
9,1 |
13,8 |
A2 |
| M10 |
6,8 |
17,7 |
3,3 |
36,2 |
11 |
16,5 |
A2 |
| M12 |
9 |
21,1 |
4,5 |
49,4 |
15 |
22,5 |
A2 |
