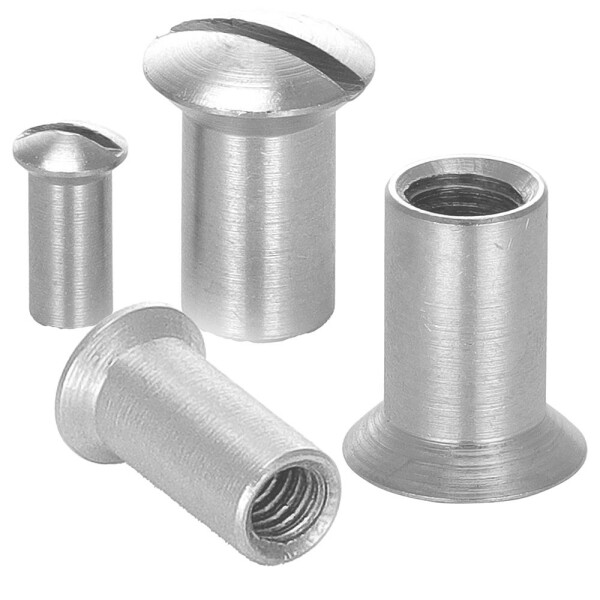

Hülsenmuttern mit Linsenkopf u. Schlitz Edelstahl A1
Hülsenmuttern mit Linsenkopf und Schlitz aus Edelstahl A1 sind für optisch saubere und lösbare Schraubverbindungen im Innenbereich ausgelegt. Der gewölbte Linsenkopf sorgt für einen sauberen Abschluss auf der Sichtseite und eignet sich besonders für Anwendungen, bei denen neben der Funktion auch die Oberflächenoptik wichtig ist. Durch die geschlossene Bauform entsteht eine kompakte und stabile Verbindung in Durchgangsbohrungen.
Der Schlitzantrieb ermöglicht eine einfache Montage mit standardisierten Werkzeugen und ist besonders für klassische Möbel- und Geräteverbindungen geeignet. Der Werkstoff Edelstahl A1 ist für trockene Umgebungen vorgesehen und bietet eine grundlegende Korrosionsbeständigkeit für Anwendungen im Innenausbau, Ladenbau und in technischen Baugruppen.
Hülsenmuttern dieser Bauart werden überall dort eingesetzt, wo eine lösbare Verbindung mit ansprechender Kopfgeometrie und definiertem Gewindesitz benötigt wird. Sie eignen sich insbesondere für sichtbare Verschraubungen in Holz-, Metall- und Leichtbaukonstruktionen im trockenen Innenbereich.
Produktmerkmale & Vorteile
-
Linsenkopf-Ausführung für saubere und optisch ansprechende Sichtmontagen
-
Schlitzantrieb für einfache Montage mit Standardwerkzeugen
-
Geschlossene Hülsenform für stabile Gewindeführung in Durchgangsbohrungen
-
Edelstahl A1 für trockene Innenbereiche mit geringer Korrosionsbelastung
-
Kompakte Bauform für Möbelbau, Gehäusetechnik und Designverbindungen
Typische Einsatzbereiche
- Möbel- und Innenausbau mit sichtbaren Verbindungsstellen
- Ladenbau, Messebau und Präsentationssysteme
- Gehäuse- und Gerätetechnik
- Leichtbau- und Metallverbindungen im Trockenbereich
- Design- und Sichtmontagen mit lösbarer Verschraubung
FAQ
Wofür werden Hülsenmuttern mit Linsenkopf eingesetzt?
Sie werden verwendet, wenn eine lösbare Schraubverbindung mit sauberer Sichtoptik und kompakter Bauform benötigt wird.
Welchen Vorteil bietet der Linsenkopf?
Der Linsenkopf erzeugt eine gleichmäßige, optisch saubere Oberfläche und reduziert scharfe Kanten an der Sichtseite.
Ist Edelstahl A1 für Außenbereiche geeignet?
Edelstahl A1 ist hauptsächlich für trockene Innenbereiche vorgesehen und nicht für dauerhaft feuchte oder stark korrosive Umgebungen ausgelegt.
Warum ist der Schlitzantrieb bei dieser Bauform sinnvoll?
Der Schlitzantrieb ermöglicht eine einfache Montage mit klassischen Werkzeugen und eignet sich gut für Möbel- und Geräteverbindungen.
Für welche Anwendungen sind diese Hülsenmuttern typisch?
Typische Anwendungen sind Möbelbau, Innenausbau, Ladenbau, Gehäusetechnik und andere sichtbare Verschraubungen im Trockenbereich.
Technische Daten gemäß Zeichnung
| d |
l |
d1 |
d2 |
n |
t |
l1 |
Material |
| M4 |
12 |
5,5 |
7,5 |
1 |
1,3 |
7 |
A1 |
| M5 |
14 |
6,5 |
9 |
1,2 |
1,5 |
9 |
A1 |
| M6 |
16 |
7,5 |
10 |
1,6 |
2 |
10 |
A1 |
| M8 |
20 |
10 |
14,5 |
2 |
2,5 |
14 |
A1 |
