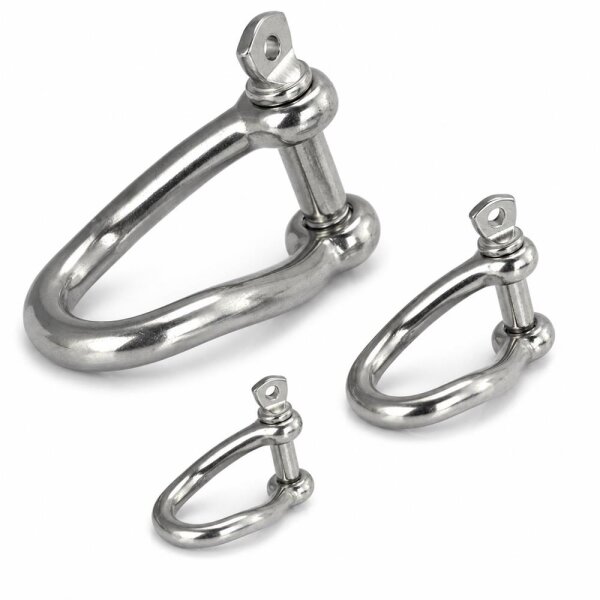

Schäkel gedreht Edelstahl A4
Gedrehte Schäkel aus Edelstahl A4 sind spezielle Verbindungselemente für Anwendungen, bei denen Bauteile nicht in einer geraden Achse verbunden werden können. Durch die gedrehte Form wird ein versetzter Anschluss ermöglicht, wodurch sich dieser Schäkel besonders für Seil-, Ketten- und Beschlagverbindungen mit verändertem Befestigungswinkel eignet. Gleichzeitig bleibt die Verbindung belastbar, sicher und wieder lösbar.
Der integrierte Schraubbolzen sorgt für eine einfache Montage und eine zuverlässige Sicherung im laufenden Einsatz. Gefertigt aus Edelstahl A4, ist der Schäkel hoch korrosionsbeständig und damit ideal für den Einsatz in feuchten, salzhaltigen und maritimen Umgebungen geeignet. Die glatte Oberfläche reduziert zusätzlich Reibung und Verschleiß an angeschlossenen Komponenten.
Gedrehte Schäkel kommen überall dort zum Einsatz, wo Standard-Schäkel konstruktionsbedingt nicht optimal ausgerichtet werden können. Sie eignen sich für maritime Anwendungen, technische Verbindungen im Außenbereich sowie für Konstruktionen mit wechselnden Zugrichtungen.
Produktmerkmale & Vorteile
-
Gedrehte Ausführung für versetzte und winkelveränderte Verbindungen
-
Schraubbolzen für sichere, lösbare und montagefreundliche Befestigung
-
Edelstahl A4 – seewasserbeständig und korrosionsresistent
-
Hohe Belastbarkeit für technische und maritime Anwendungen
-
Polierte Oberfläche für reduzierte Reibung und saubere Optik
Typische Einsatzbereiche
- Maritime Beschläge und Verbindungen im Bootsbau
- Seil- und Kettenanschlüsse mit versetztem Befestigungswinkel
- Technische Befestigungen im Außenbereich
- Abspann- und Sicherungssysteme mit geänderter Zugrichtung
- Industrie-, Outdoor- und Freizeitkonstruktionen
FAQ
Wofür wird ein gedrehter Schäkel verwendet?
Er wird eingesetzt, wenn eine Verbindung nicht in gerader Linie ausgeführt werden kann und ein versetzter oder gedrehter Anschluss benötigt wird.
Welche Vorteile bietet Edelstahl A4?
Edelstahl A4 ist besonders korrosionsbeständig und eignet sich hervorragend für Feuchtigkeit, Witterung und salzhaltige Umgebungen.
Ist der Schäkel für den maritimen Bereich geeignet?
Ja, durch den Werkstoff A4 ist er ideal für viele Anwendungen im Boots- und Yachtbereich.
Kann der Schäkel mehrfach geöffnet und wiederverwendet werden?
Ja, der Schraubbolzen ermöglicht eine wieder lösbare und mehrfach nutzbare Verbindung.
Wann ist ein gedrehter Schäkel sinnvoller als ein gerader Schäkel?
Wenn Bauteile konstruktiv versetzt verbunden werden müssen oder die Zugrichtung nicht axial verläuft.
Technische Daten gemäß Zeichnung
| d |
a |
l |
min. BL (kN) |
Material |
| 4 |
8 |
24 |
5,8 |
A4 |
| 5 |
10 |
30 |
9,1 |
A4 |
| 6 |
12 |
36 |
13,2 |
A4 |
| 8 |
16 |
48 |
23,7 |
A4 |
| 10 |
20 |
60 |
37,3 |
A4 |
| 12 |
24 |
72 |
54,9 |
A4 |
