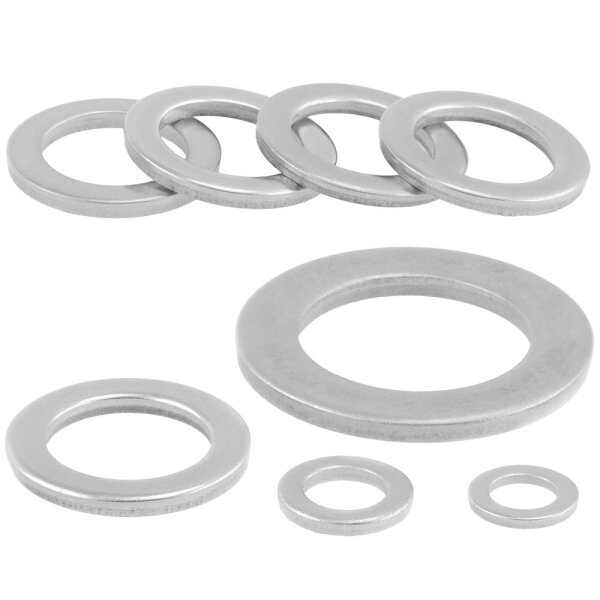

Scheiben für Zylinderschrauben DIN 433 Edelstahl A2
Unterlegscheiben nach DIN 433 aus Edelstahl A2 sind speziell für Schraubverbindungen mit Zylinderschrauben konzipiert.
Durch ihren reduzierten Außendurchmesser eignen sie sich optimal für Konstruktionen mit begrenztem Bauraum, bei denen dennoch eine zuverlässige Kraftverteilung erforderlich ist.
Die kompakte Bauform ermöglicht präzise Montageergebnisse, ohne die Stabilität der Verbindung zu beeinträchtigen.
Gefertigt aus rostfreiem Edelstahl A2, bieten diese Präzisionsscheiben eine hohe Beständigkeit gegenüber Feuchtigkeit, Korrosion und wechselnden Umgebungsbedingungen.
Sie sind somit ideal für dauerhafte Anwendungen im Maschinenbau, in der Feinmechanik sowie in technischen Baugruppen geeignet.
Produktmerkmale & Vorteile
-
Schlanke Bauform – optimal für enge Montagebereiche
-
Reduzierter Außendurchmesser – passend für Zylinderschrauben
-
Edelstahl A2 – korrosionsbeständig und langlebig
-
Norm DIN 433 – präzise Fertigung für technische Anwendungen
-
Zuverlässige Kraftverteilung bei empfindlichen Bauteilen
Typische Einsatzbereiche
- Maschinen- und Gerätebau
- Elektronik- und Feinmechanikmontage
- Modellbau und Präzisionskonstruktionen
- Möbel- und Innenausbau mit geringem Bauraum
- Technische Baugruppen im Industrie- und Anlagenbau
Technische Daten gemäß Zeichnung
| Für Schrauben |
d |
d1 |
s |
Material |
| M1,4 |
1,5 |
3 |
0,3 |
A2 |
| M1,6 |
1,7 |
3,5 |
0,3 |
A2 |
| M1,8 |
1,9 |
4 |
0,3 |
A2 |
| M2 |
2,2 |
4,5 |
0,3 |
A2 |
| M2,3 |
2,5 |
5 |
0,5 |
A2 |
| M2,5 |
2,7 |
5 |
0,5 |
A2 |
| M2,6 |
2,8 |
5 |
0,5 |
A2 |
| M3 |
3,2 |
6 |
0,5 |
A2 |
| M3,5 |
3,7 |
7 |
0,5 |
A2 |
| M4,5 |
4,3 |
8 |
0,5 |
A2 |
| M5 |
5,3 |
9 |
1 |
A2 |
| M6 |
6,4 |
11 |
1,6 |
A2 |
| M7 |
8,4 |
15 |
1,6 |
A2 |
| M10 |
10,5 |
18 |
1,6 |
A2 |
| M12 |
13 |
20 |
2 |
A2 |
| M14 |
15 |
24 |
2,5 |
A2 |
| M16 |
17 |
28 |
2,5 |
A2 |
| M18 |
19 |
30 |
2,5 |
A2 |
| M20 |
21 |
34 |
3 |
A2 |
