Scheiben für Zylinderschrauben M3 Edelstahl A2 DIN 433 - Unterlegscheibe

Scheiben für Zylinderschrauben M3 Edelstahl A2 DIN 433 - Unterlegscheibe

Artikelnummer: WBS-V81-WT0004330200320000000000-1
Kategorie: Scheiben f. Zylinderschrauben (DIN 433)
Hersteller: WIBTEC

Größe

0,67 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,49 €*
10	0,29 €*
25	0,16 €*
50	0,15 €*
100	0,13 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Das passt auch dazu.

Federringe M3 Edelstahl A2 DIN 127 - Sprengring

1,88 € *

Zylinderschrauben M3x6 Innensechskant Edelstahl A2 DIN 912 - Zylinderkopfschraube

0,53 € *

Beschreibung
PDF (1)

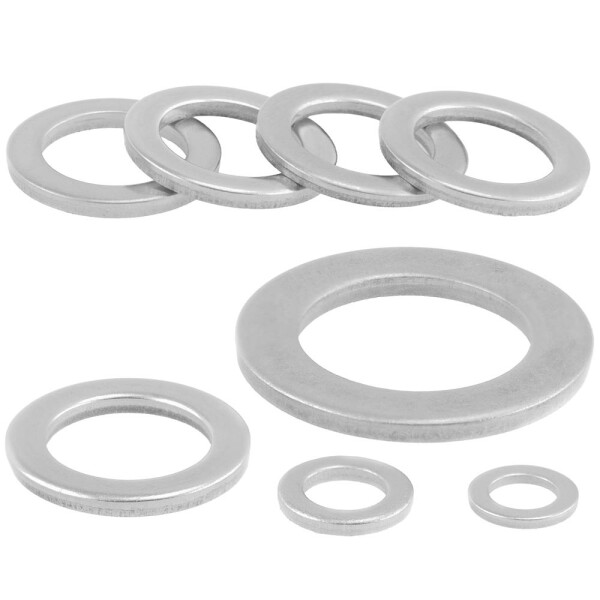

Scheiben für Zylinderschrauben DIN 433 Edelstahl A2

Unterlegscheiben nach DIN 433 aus Edelstahl A2 sind speziell für Schraubverbindungen mit Zylinderschrauben konzipiert. Durch ihren reduzierten Außendurchmesser eignen sie sich optimal für Konstruktionen mit begrenztem Bauraum, bei denen dennoch eine zuverlässige Kraftverteilung erforderlich ist. Die kompakte Bauform ermöglicht präzise Montageergebnisse, ohne die Stabilität der Verbindung zu beeinträchtigen.

Gefertigt aus korrosionsbeständigem Edelstahl A2, bieten diese Präzisionsscheiben eine hohe Beständigkeit gegenüber Feuchtigkeit, Korrosion und wechselnden Umgebungsbedingungen. Sie sind somit ideal für dauerhafte Anwendungen im Maschinenbau, in der Feinmechanik sowie in technischen Baugruppen geeignet.

Produktmerkmale und Vorteile

Schlanke Bauform - optimal für enge Montagebereiche
Reduzierter Außendurchmesser - passend für Zylinderschrauben
Edelstahl A2 - korrosionsbeständig und langlebig
Norm DIN 433 - präzise Fertigung für technische Anwendungen
Zuverlässige Kraftverteilung bei empfindlichen Bauteilen

Typische Einsatzbereiche

Maschinen- und Gerätebau
Elektronik- und Feinmechanikmontage
Modellbau und Präzisionskonstruktionen
Möbel- und Innenausbau mit geringem Bauraum
Technische Baugruppen im Industrie- und Anlagenbau

Technische Daten gemäß Zeichnung DIN 433

Für Schrauben	d	d1	s	Material
M1,4	1,5	3	0,3	A2
M1,6	1,7	3,5	0,3	A2
M1,8	1,9	4	0,3	A2
M2	2,2	4,5	0,3	A2
M2,3	2,5	5	0,5	A2
M2,5	2,7	5	0,5	A2
M2,6	2,8	5	0,5	A2
M3	3,2	6	0,5	A2
M3,5	3,7	7	0,5	A2
M4,5	4,3	8	0,5	A2
M5	5,3	9	1	A2
M6	6,4	11	1,6	A2
M7	8,4	15	1,6	A2
M10	10,5	18	1,6	A2
M12	13	20	2	A2
M14	15	24	2,5	A2
M16	17	28	2,5	A2
M18	19	30	2,5	A2
M20	21	34	3	A2

Passende Produkte

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck - einschließlich Belastung, Umgebungsmedium und Montagebedingungen - liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.

Produkteigenschaft	Wert
DIN:	DIN 433
ISO:	ISO 7092
Material:	Edelstahl A2
Werkstoffnummer:	A2 V2A 1.4301
Materialdicke:	0,5mm
Größe:	M3
für Gewindegröße:	M3
Durchmesser (außen):	6mm
Durchmesser (innen):	3,2 mm
Farbe:	silber
