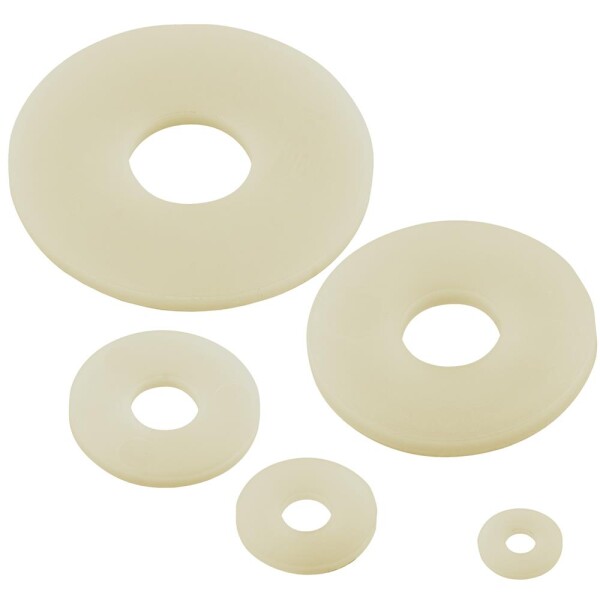

Große Unterlegscheiben M6 Polyamid PA DIN 9021 - Großscheibe

Große Unterlegscheiben M6 Polyamid PA DIN 9021 - Großscheibe

Artikelnummer: WBS-V23-WT0090210500060000000000-1
Kategorie: Große Unterlegscheiben PA (DIN 9021)
Hersteller: WIBTEC

Größe

0,80 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
5	0,59 €*
10	0,39 €*
25	0,19 €*
50	0,14 €*
100	0,11 €*

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Das passt auch dazu.

Holzschrauben M6x50 Sechskant Edelstahl A2 DIN 571 - Schlüsselschrauben für Holz

1,07 € *

Ringschrauben M6 Edelstahl A2 ähnl.DIN 580 - Augenschraube

8,63 € *

Schlossschrauben M6x40 Edelstahl A2 DIN 603 - Flachrundschraube Vierkantansatz (Vollgewinde)

0,67 € *

Sechskantschrauben M6x40 Sechskant Edelstahl A2 DIN 931 - Schaftschraube (Teilgewinde)

2,56 € *

Sechskantschrauben M6x60 Sechskant Edelstahl A2 DIN 933 - Sechskantkopfschrauben (Vollgewinde)

1,07 € *

Beschreibung
PDF (1)

Große Unterlegscheiben DIN 9021 Polyamid PA

Große Unterlegscheiben aus Polyamid (PA) nach DIN 9021 sind die richtige Wahl, wenn eine besonders große Auflagefläche benötigt wird und gleichzeitig empfindliche Oberflächen geschont werden sollen. Durch ihren großen Außendurchmesser verteilen sie die Anpresskraft deutlich breiter als Standard-Unterlegscheiben und reduzieren so Druckstellen, Materialverformungen und Einsinkeffekte.

Der Werkstoff Polyamid (PA) ist leicht, feuchtigkeitsbeständig und elektrisch isolierend. Dadurch eignen sich diese Scheiben besonders für Anwendungen in der Elektrotechnik, im Gerätebau, im Leichtbau sowie überall dort, wo metallische Scheiben unerwünscht sind oder Kontaktkorrosion vermieden werden soll.

Produktmerkmale und Vorteile

DIN 9021 Form mit großem Außendurchmesser für hohe Flächenpressungsreduzierung
Polyamid PA als leichter, feuchtigkeitsbeständiger und isolierender Werkstoff
Schonende Auflage für empfindliche Oberflächen, Kunststoffe, Verbundwerkstoffe und beschichtete Bauteile
Nicht leitend und damit geeignet für elektrische und elektronische Anwendungen
Universell einsetzbar mit metrischen Schrauben und Muttern

Typische Einsatzbereiche

Elektrotechnik und Elektronik für isolierte Schraubverbindungen
Geräte- und Maschinenbau bei vibrationsarmen und materialschonenden Montagen
Möbelbau und Innenausbau bei empfindlichen Oberflächen
Leichtbau, Modellbau und Kunststoffkonstruktionen
Montagen mit großen Bohrungen oder weichen Werkstoffen

FAQ Häufige Fragen

Wann verwendet man große Unterlegscheiben aus Polyamid statt aus Edelstahl?
Große Unterlegscheiben aus Polyamid werden verwendet, wenn eine elektrische Isolation erforderlich ist oder wenn empfindliche Oberflächen vor Druckstellen und Abrieb geschützt werden sollen.

Was ist der Vorteil von DIN 9021 gegenüber DIN 125?
DIN 9021 Scheiben besitzen einen deutlich größeren Außendurchmesser. Dadurch wird die Last auf eine größere Fläche verteilt, was besonders bei weichen Materialien oder großen Bohrungen von Vorteil ist.

Sind Polyamid-Unterlegscheiben elektrisch isolierend?
Ja. Polyamid ist ein nicht leitender Kunststoff und eignet sich daher sehr gut für isolierende Anwendungen in Elektrotechnik und Gerätebau.

Können PA-Unterlegscheiben im Außenbereich eingesetzt werden?
Polyamid ist feuchtigkeitsbeständig und korrodiert nicht. Für den Einsatz im Außenbereich ist jedoch immer zu prüfen, ob die mechanischen und thermischen Anforderungen der Anwendung zum Werkstoff passen.

Für welche Materialien sind große PA-Unterlegscheiben besonders geeignet?
Sie eignen sich besonders für Kunststoffe, beschichtete Oberflächen, Holzwerkstoffe, Verbundmaterialien und andere empfindliche Werkstoffe.

Technische Daten gemäß Zeichnung DIN 9021

Für Schrauben	d	d1 max	s	Material
M2,5	2,7	8	0,8	Polyamid
M3	3,2	9	0,8	Polyamid
M3,5	3,7	11	0,8	Polyamid
M4	4,3	12	1	Polyamid
M5	5,3	15	1,2	Polyamid
M6	6,4	18	1,6	Polyamid
M7	7,4	22	2	Polyamid
M8	8,4	24	2	Polyamid
M10	10,5	30	2,5	Polyamid
M12	13	37	3	Polyamid
M14	15	44	3	Polyamid
M16	17	50	3	Polyamid
M18	19	56	4	Polyamid
M20	22	60	4	Polyamid
M24	26	72	5	Polyamid
M27	28	78	5	Polyamid
M30	33	92	6	Polyamid
M36	39	110	8	Polyamid

Passende Produkte

Verwendungshinweis

Die Angaben beschreiben Ausführung und Werkstoff des Artikels. Eine Eignung für einen konkreten Anwendungsfall ist damit nicht zugesagt. Die Auswahl, Auslegung und Prüfung der Verbindung für den jeweiligen Einsatzzweck - einschließlich Belastung, Umgebungsmedium und Montagebedingungen - liegt beim Verwender. Der Artikel ist nicht als Bauteil für sicherheitskritische Anwendungen bestimmt.
